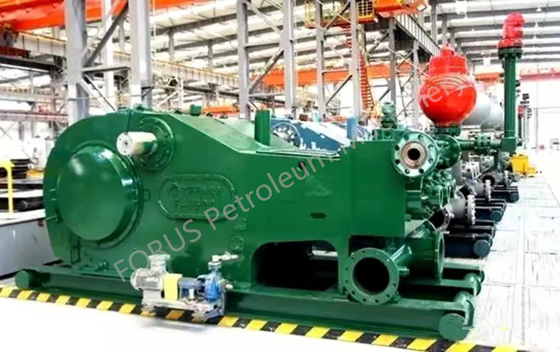

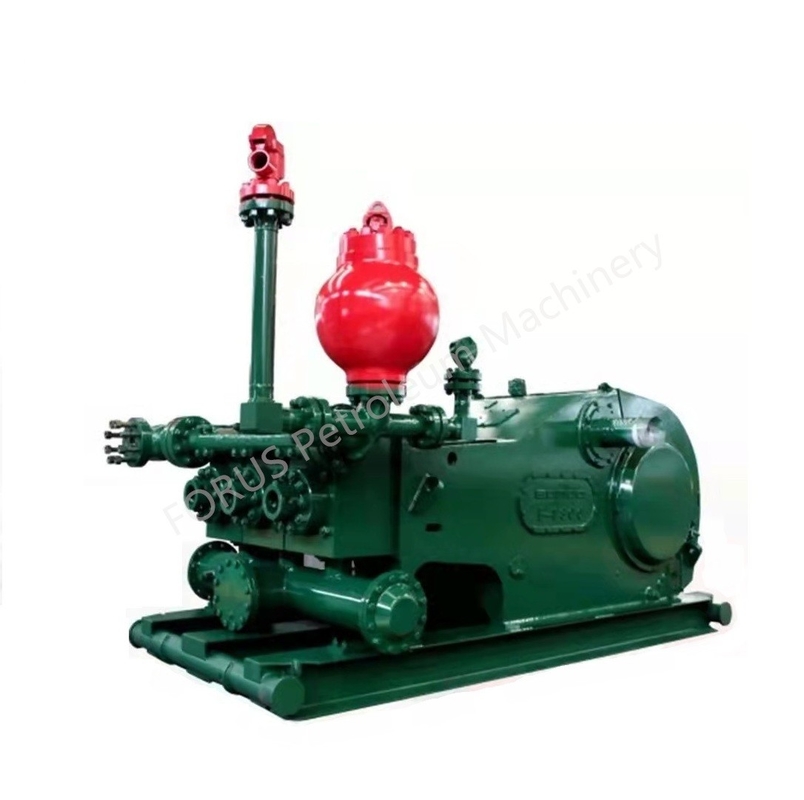

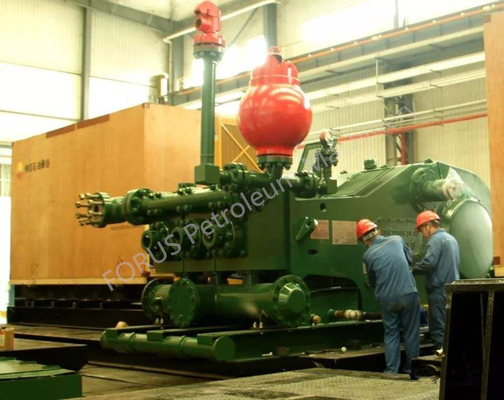

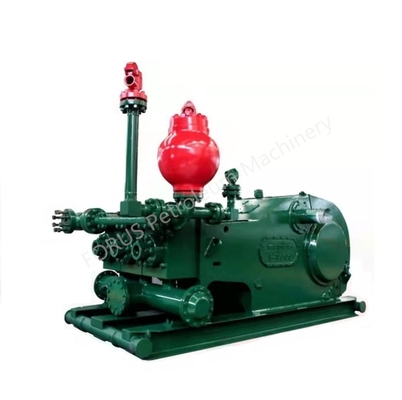

پمپ گل حفاری برای پمپ گل و لای سه‌جانبه افقی BOMCO F-1300
عملکرد پمپ گل
در حفاری چاه های نفت و گاز طبیعی، برای پمپاژ گل سیال حفاری به منظور گردش و جاری شدن آن برای ضربه استفاده می شود.با توجه به اهمیت آن
کار، با قلب دکل حفاری مقایسه می شود.
گردش گل یک عملیات کلیدی در فرآیند حفاری چرخشی است و وظایف اصلی آن به شرح زیر است:
1. قلمه ها را از کف چاه بردارید و از طریق فضای حلقوی به سطح ببرید.
2. روی دیواره چاه کیک گلی درست کنید تا از ریزش دیواره چاه جلوگیری کنید.
3. تعادل یا کنترل فشار لایه های نفت، گاز و آب در بخش چاه حفاری شده برای جلوگیری از فوران.
4. موقعیت های پیچیده را به راحتی مدیریت کنید.در صورت مواجه شدن با کف ترک، مواد مسدود کننده پمپ می شود و هنگامی که مته گیر می کند،
نفت خام و گازوئیل پمپ می شوند تا گیر کرده رها شوند.
5. مته را خنک کرده و رشته مته چرخان را روغن کاری کنید.
پارامتر فنی پمپ گل F1300
| تایپ کنید |
پمپ پیستونی تک اثره افقی تریپلکس |
نوع دنده |
شاه ماهی |
| توان نامی، HP (کیلووات) |
1300(969) |
نسبت دنده |
4.206:1 |
| سرعت پمپ رتبه بندی شده، SPM |
120 |
حداکثر اندازه آستر بر اساس طول ضربه، اینچ (میلی متر) |
7 اینچ 12 اینچ (180×305) |
| اتصال مکش، اینچ |
12 |
دیگ شیر |
API#7 |
| فلنج تخلیه، اینچ |
5 |
قطر شفت پینیون (میلی متر) |
8-1/2 اینچ (215.9 میلی متر) |
| وزن تقریبی، Ibs (کیلوگرم) |
54170(24572) |
| کلید ورودی (میلی متر) |
2×2 (50.8×50.8) |
| قدرت موتور |
55 کیلووات |
کارایی
| سکته مغزی S/Minute |
رتبه بندی قدرت |
اندازه لاینر.رتبه بندی فشار میلی مترMpa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 18.7 |
2720 |
21 |
3050 |
23.7 |
3440 |
27 |
3915 |
31 |
4495 |
34.5 |
5000 |
| KW |
HP |
جابجایی L/S (GPM) |
| 120 |
969 |
1300 |
46.54 |
41.51 |
36.77 |
32.32 |
28.15 |
24.27 |
| 110 |
889 |
1192 |
42.66 |
38.05 |
33.71 |
29.62 |
25.81 |
22.25 |
| 100 |
808 |
1083 |
38.78 |
34.59 |
30.64 |
26.93 |
23.46 |
20.23 |
| 90 |
727 |
975 |
34.9 |
31.13 |
27.58 |
24.24 |
21.11 |
18.21 |
| 1 |
|
|
0.3878 |
0.3459 |
0.3064 |
0.2693 |
0.2346 |
0.2023 |
نام تجاری عرضه
BOMCO: F-500، F-800، F-1000، F-1300، F-1600، F-1600HL، F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS: 3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه روغن: A-350-PT، A-650-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
WEATHERFORD:MP-5، MP-8، MP-10، MP-13، MP-16
ملی: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-220، C-250، C-350، K-380، K-500-A، K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
گاردنر دنور:PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
