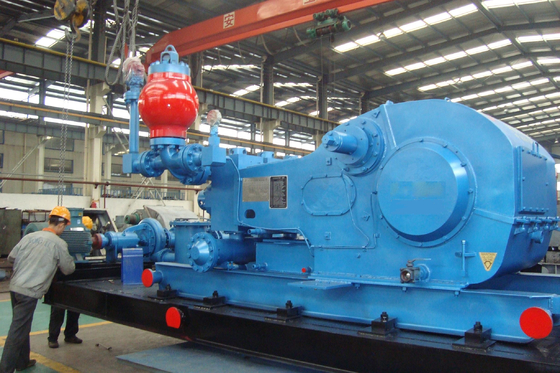

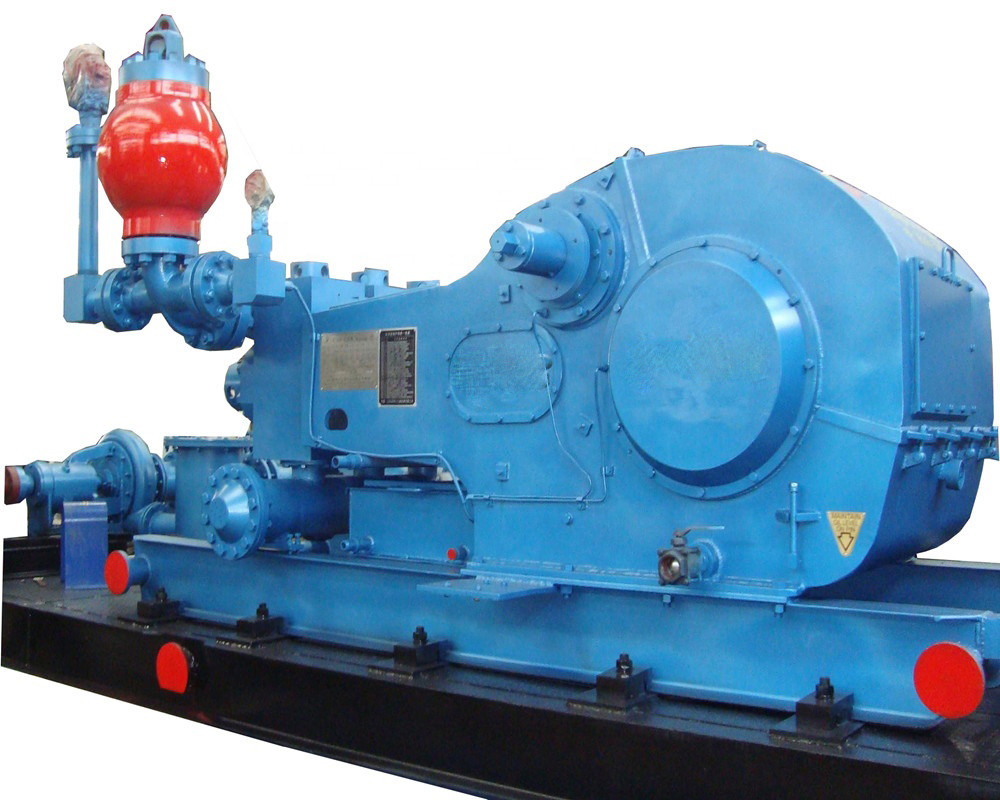

پمپ گل حفاری F-800 Pump Horsepower 800 API 7K Standard
عملکرد پمپ گل
در حفاری چاه های نفت و گاز طبیعی، برای پمپاژ گل سیال حفاری به منظور گردش و جاری شدن آن برای ضربه استفاده می شود.با توجه به اهمیت آن
کار، با قلب دکل حفاری مقایسه می شود.
گردش گل یک عملیات کلیدی در فرآیند حفاری چرخشی است و وظایف اصلی آن به شرح زیر است:
1. قلمه ها را از کف چاه بردارید و از طریق فضای حلقوی به سطح ببرید.
2. روی دیواره چاه کیک گلی درست کنید تا از ریزش دیواره چاه جلوگیری کنید.
3. تعادل یا کنترل فشار لایه های نفت، گاز و آب در بخش چاه حفاری شده برای جلوگیری از فوران.
4. موقعیت های پیچیده را به راحتی مدیریت کنید.در صورت مواجه شدن با کف ترک، مواد مسدود کننده پمپ می شود و هنگامی که مته گیر می کند،
نفت خام و گازوئیل پمپ می شوند تا گیر کرده رها شوند.
5. مته را خنک کرده و رشته مته چرخان را روغن کاری کنید.
پارامتر فنی پمپ گل F800
| تایپ کنید |
پمپ پیستونی تک اثره افقی تریپلکس |
نوع دنده |
شاه ماهی |
| توان نامی، HP (کیلووات) |
800(597) |
نسبت دنده |
4.185:1 |
| سرعت پمپ رتبه بندی شده، SPM |
150 |
حداکثر اندازه آستر بر اساس طول ضربه، اینچ (میلی متر) |
6-3/4"×9" (170×229) |
| اتصال مکش، اینچ |
10 |
دیگ شیر |
API#6 |
| فلنج تخلیه، اینچ |
5 |
قطر شفت پینیون (میلی متر) |
7 اینچ (177.8 میلی متر) |
| وزن تقریبی، Ibs (کیلوگرم) |
31970(14500) |
| کلید ورودی (میلی متر) |
1-3/4×1-3/4 (44.45×44.45) |
| قدرت موتور |
55 کیلووات |
کارایی
| رتبه بندی قدرت |
اندازه لاینر.رتبه بندی فشار میلی مترMpa (psi) |
| 170 |
160 |
150 |
140 |
130 |
120 |
110 |
100 |
| 13.7 |
1985 |
15.5 |
2240 |
17.6 |
2550 |
20.2 |
2925 |
23.4 |
3395 |
27.5 |
3985 |
32.7 |
4740 |
34.5 |
5000 |
| KW |
HP |
جابجایی L/S (GPM) |
| 597 |
800 |
39.22 |
34.74 |
30.54 |
26.6 |
22.94 |
19.54 |
16.42 |
13.57 |
| 559 |
750 |
36.77 |
32.57 |
28.63 |
24.94 |
21.5 |
18.32 |
15.4 |
12.72 |
| 522 |
700 |
34.32 |
30.4 |
26.72 |
23.28 |
20.07 |
17.1 |
14.37 |
11.88 |
| 485 |
650 |
31.87 |
28.23 |
24.81 |
21.61 |
18.64 |
15.88 |
13.34 |
11.03 |
| 447 |
600 |
29.42 |
26.06 |
22.9 |
19.95 |
17.2 |
14.66 |
12.32 |
10.18 |
| |
|
0.2451 |
0.2171 |
0.1909 |
0.1663 |
0.1434 |
0.1221 |
0.1026 |
0.0848 |
راه حل ویژه مجموعه پمپ گل F-800 1
| خیر |
نام محصول |
مدل |
پارامتر |
تعداد |
واحد |
| 1 |
موتور دیزل |
G12V190PZL-3 |
تعداد سیلندر: 12، قدرت: 810KW;سرعت: 1300r/min;حجم: 5.8 لیتر |
1 |
تنظیم |
| 2 |
پمپ گل |
F-800 |
نوع: پمپ پیستونی سه سیلندر افقی;قدرت ورودی نامی: 800 اسب بخارضربه امتیازی: 150 بار در دقیقه.حداکثر قطر سیلندر: 170 میلی متر;نسبت دنده: 4.185:1 |
1 |
تنظیم |
| 3 |
جعبه درایو زنجیره ای |
LTXF800 |
دو محور؛ درایو زنجیره ای;قدرت انتقال: 1000 اسب بخار |
1 |
تنظیم |
راه حل ویژه مجموعه پمپ گل F-800 2
| خیر |
نام محصول |
مدل |
پارامتر |
تعداد |
واحد |
| 1 |
موتور دیزل |
CAT3512 |
تعداد سیلندر: 12؛ قدرت: 761-1119 کیلووات؛ سرعت: 1200-1800 دور در دقیقه؛حجم: 5.8 لیتر |
1 |
تنظیم |
| 2 |
پمپ گل |
F-800 |
نوع: پمپ پیستونی سه سیلندر افقی;قدرت ورودی نامی: 800 اسب بخارضربه امتیازی: 150 بار در دقیقه.حداکثر قطر سیلندر: 170 میلی متر;نسبت دنده: 4.185:1 |
1 |
تنظیم |
| 3 |
جعبه درایو زنجیره ای |
LTXF800 |
دو محور؛ درایو زنجیره ای;قدرت انتقال: 1000 اسب بخار |
1 |
تنظیم |
نام تجاری عرضه
BOMCO: F-500، F-800، F-1000، F-1300، F-1600، F-1600HL، F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS: 3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه روغن: A-350-PT، A-650-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
WEATHERFORD:MP-5، MP-8، MP-10، MP-13، MP-16
ملی: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-220، C-250، C-350، K-380، K-500-A، K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
گاردنر دنور:PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
