جزئیات محصول:
|
توان ورودی نامی: | 956 کیلووات (1300 اسب بخار | سکته: | 150 دقیقه-1 (150SPM) |
---|---|---|---|
طول سکته مغزی: | 229 میلی متر (9 اینچ) | نسبت دنده: | 4.185:1 |
حداکثر فشار کاری: | 34.5 مگا پاسکال | شیر فلکه: | API#6 |
حداکثر قطر سیلندر: | 6-1/2" | Max. حداکثر Cylinder Pressure فشار سیلندر: | 14.4 مگا پاسکال |
قطر لوله مکش: | 254 میلی متر (10 اینچ) | قطر لوله تخلیه: | فلنج 5-1/8 اینچی (5000psi) |
برجسته کردن: | پمپ گل RS F-800 برای دکل های حفاری,پمپ گل 800 اسب بخار برای دکل های حفاری,پمپ گل چاه نفت API 7K |

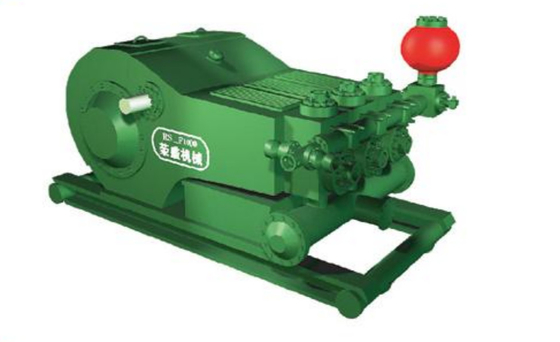

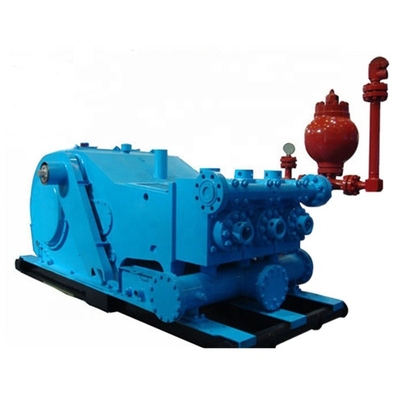

پمپ گل حفاری برای پمپ گل RS F-800 اسب بخار 800 API 7K استاندارد
پارامتر فنی
مدل پمپ | RS-F800 |
توان ورودی نامی | 956 کیلووات (1300 اسب بخار) |
سکته | 150 دقیقه-1 (150SPM) |
طول سکته مغزی | 229 میلی متر (9 اینچ) |
نسبت دنده | 4.185:1 |
حداکثر فشار کاری | 34.5 مگا پاسکال |
شیر فلکه | API#6 |
حداکثر قطر سیلندر | 6 1/2 اینچ |
حداکثر فشار سیلندر | 14.4 مگا پاسکال |
قطر لوله مکش | 254 میلی متر (10 اینچ) |
قطر لوله تخلیه | فلنج 5 1/8 اینچی (5000psi) |
قطر پینیون | 177.8 میلی متر (7 اینچ) |
کلید | 44.45×44.45 میلی متر (1 3/4 اینچ × 1 3/4 اینچ) |
ابعاد (میلی متر) | 3963×2005×1694 |
وزن دستگاه اصلی | 14000 کیلوگرم |
جدول ارتباط بین دبی و فشار پمپ گل RS-F800 | |||||||||
قطر سیلندر | که در | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |
فشار تخلیه | Mpa | 14.4 | 15.6 | 16.9 | 20.1 | 24.3 | 30 | 34.3 | |
psi | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
سکته | ورودی برق | ظرفیت تخلیه (L/s) | |||||||
دقیقه-1 | KW | اسب بخار | |||||||
150 | 588 | 800 | 36.76 | 34 | 31.32 | 26.32 | 21.75 | 17.62 | 13.92 |
140 | 548.8 | 746.7 | 34.3 | 31.73 | 29.23 | 24.57 | 20.3 | 16.45 | 12.99 |
130 | 509.6 | 693.3 | 31.85 | 29.47 | 27.14 | 22.81 | 18.85 | 15.27 | 12.06 |
120 | 470.4 | 640 | 29.4 | 27.2 | 25.06 | 21.06 | 17.4 | 14.1 | 11.14 |
110 | 431.2 | 586.7 | 26.95 | 24.93 | 22.97 | 19.3 | 15.95 | 12.92 | 10.21 |
1 | 3.92 | 5.33 | 0.245 | 0.227 | 0.209 | 0.175 | 0.145 | 0.117 | 0.093 |
(بازده مکانیکی 90٪، ضریب پری α=100٪، و راندمان حجمی 100٪) |
راه حل مجموعه پمپ گل RF F-800
خیر | محتوا | واحد | تعداد |
1 | پمپ گل حفاری RS-F800، پمپ اسپری الکتریکی 2.2 کیلووات، دستگاه، میراگر ضربانی تخلیه KB-45، مونتاژ (12 gal، 5000psi)، تخلیه 15 اینچی 5 طرفه (فیلتر؛ داخل)، دریچه ایمنی پین برشی JA-3 (35MPa) )، فشار سنج ضد لرزش (0-6000psi)، آستر سیلندر 5 اینچی، پیستون. | تنظیم | 2 |
2 | موتور دیزل CAT C27 875HP@1800-210RPM (شامل مخزن آب، فن، صدا خفه کن، خنک کننده روغن) | تنظیم | 2 |
3 | گیربکس هیدرولیک آلیسون S6620 | تنظیم | 2 |
4 | پایگاه عمومی موتور دیزل و گیربکس | تنظیم | 2 |
5 | کوپلر DOX300F-400 و کوپلر شیلد | تنظیم | 2 |
6 | جعبه انتقال زنجیر آویز پمپ | تنظیم | 2 |
7 | سیستم روغنکاری الکتریکی جعبه زنجیره ای | تنظیم | 2 |
8 | پمپ انفوزیون برق (45 کیلووات، 380 ولت، 50 هرتز) و منیفولد | تنظیم | 2 |
9 | پایگاه بزرگ | تنظیم | 2 |
10 | سیستم کنترل | تنظیم | 2 |
11 | ابزارهای پیوست | تنظیم | 2 |
12 | قطعات یدکی پیوست | تنظیم | 2 |
13 | هزینه مونتاژ و رفع اشکال | تنظیم | 2 |
14 | هزینه بسته بندی (بسته بندی برهنه) و حمل و نقل (بندر شانگهای) | تنظیم | 2 |
نام تجاری عرضه
BOMCO: F-500، F-800، F-1000، F-1300، F-1600، F-1600HL، F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS: 3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه روغن: A-350-PT، A-650-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
WEATHERFORD:MP-5، MP-8، MP-10، MP-13، MP-16
ملی: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-220، C-250، C-350، K-380، K-500-A، K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
گاردنر دنور: PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
