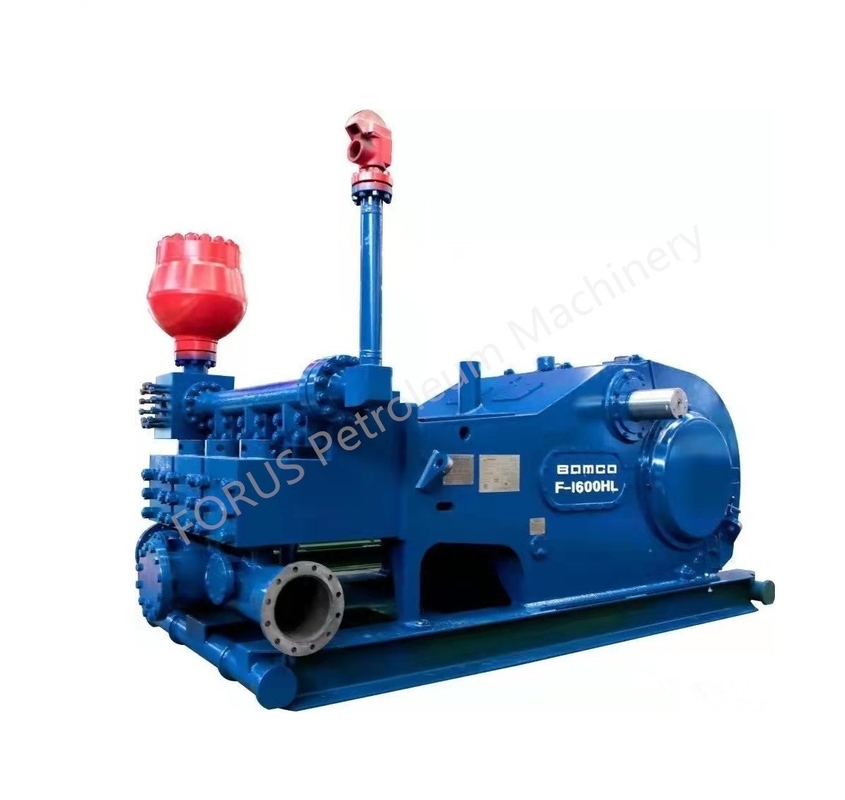

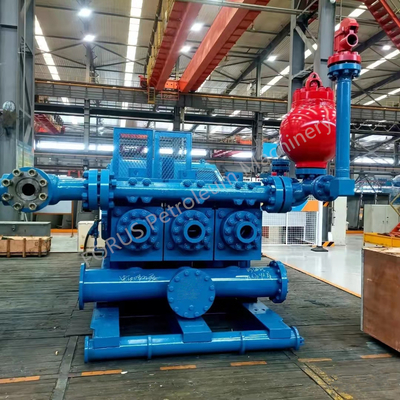

پمپ گل حفاری برای BOMCO F-1600HL Mud Pump API 7K Standard
عملکرد پمپ گل
در حفاری چاه های نفت و گاز طبیعی، برای پمپاژ گل سیال حفاری به منظور گردش و جاری شدن آن برای ضربه استفاده می شود.با توجه به اهمیت آن
کار، با قلب دکل حفاری مقایسه می شود.
گردش گل یک عملیات کلیدی در فرآیند حفاری چرخشی است و وظایف اصلی آن به شرح زیر است:
1. قلمه ها را از کف چاه بردارید و از طریق فضای حلقوی به سطح ببرید.
2. روی دیواره چاه کیک گلی درست کنید تا از ریزش دیواره چاه جلوگیری کنید.
3. تعادل یا کنترل فشار لایه های نفت، گاز و آب در بخش چاه حفاری شده برای جلوگیری از فوران.
4. موقعیت های پیچیده را به راحتی مدیریت کنید.در صورت مواجه شدن با کف ترک، مواد مسدود کننده پمپ می شود و هنگامی که مته گیر می کند،
نفت خام و گازوئیل پمپ می شوند تا گیر کرده رها شوند.
5. مته را خنک کرده و رشته مته چرخان را روغن کاری کنید.
پارامتر فنی پمپ گل F1600
| تایپ کنید |
پمپ پیستونی تک اثره افقی تریپلکس |
نوع دنده |
شاه ماهی |
| توان نامی، HP (کیلووات) |
1600(1193) |
نسبت دنده |
4.206:1 |
| سرعت پمپ رتبه بندی شده، SPM |
120 |
حداکثر اندازه آستر بر اساس طول ضربه، اینچ (میلی متر) |
7 اینچ 12 اینچ (180×305) |
| اتصال مکش، اینچ |
12 |
دیگ شیر |
API#7 |
| فلنج تخلیه، اینچ |
5 |
قطر شفت پینیون (میلی متر) |
8-1/2 اینچ (215.9 میلی متر) |
| وزن تقریبی، Ibs (کیلوگرم) |
54660(24791) |
| کلید ورودی (میلی متر) |
2×2 (50.8×50.8) |
| قدرت موتور |
55 کیلووات |
کارایی
| سکته مغزی S/Minute |
رتبه بندی قدرت |
اندازه لاینر.رتبه بندی فشار میلی مترMpa (psi) |
| 180 |
170 |
160 |
150 |
140 |
130 |
| 23.19 |
3365 |
25.99 |
3770 |
29.34 |
4255 |
33.39 |
4840 |
34.47 |
5000 |
34.5 |
5000 |
| KW |
HP |
جابجایی L/S (GPM) |
| 130 |
1193 |
1600 |
46.31 |
41.31 |
36.59 |
32.16 |
28.02 |
26.3 |
| 120 |
1101 |
1477 |
42.75 |
38.13 |
33.78 |
29.69 |
25.86 |
24.27 |
| 110 |
1010 |
1354 |
39.19 |
34.95 |
30.96 |
27.21 |
23.71 |
22.25 |
| 100 |
918 |
1231 |
35.63 |
31.78 |
28.15 |
24.74 |
21.55 |
20.23 |
| 90 |
826 |
1108 |
32.06 |
28.6 |
25.33 |
22.27 |
19.4 |
18.21 |
| 1 |
|
|
0.3878 |
0.3459 |
0.3064 |
0.2693 |
0.2346 |
0.2023 |
نام تجاری عرضه
BOMCO: F-500، F-800، F-1000، F-1300، F-1600، F-1600HL، F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS: 3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه روغن: A-350-PT، A-650-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
WEATHERFORD:MP-5، MP-8، MP-10، MP-13، MP-16
ملی: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-220، C-250، C-350، K-380، K-500-A، K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
گاردنر دنور:PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
