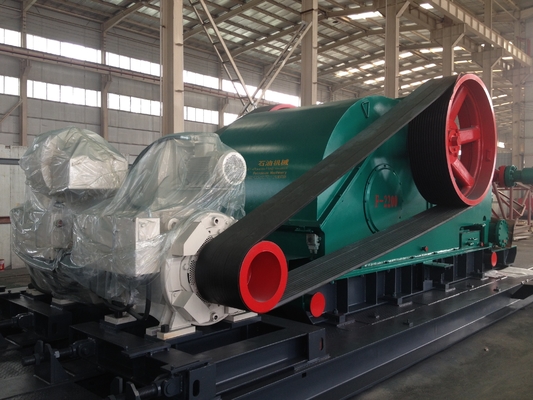

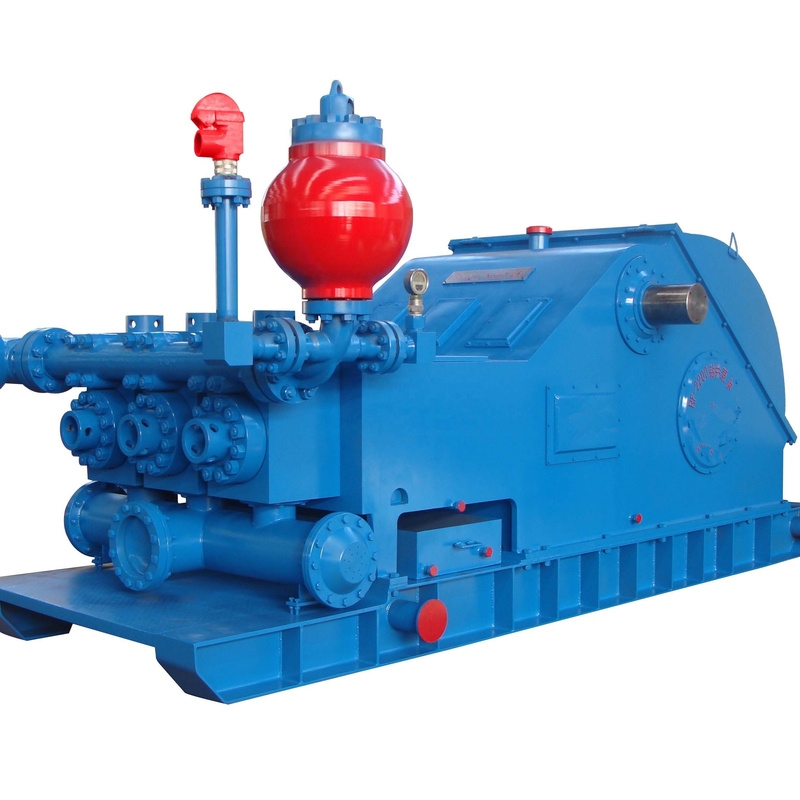

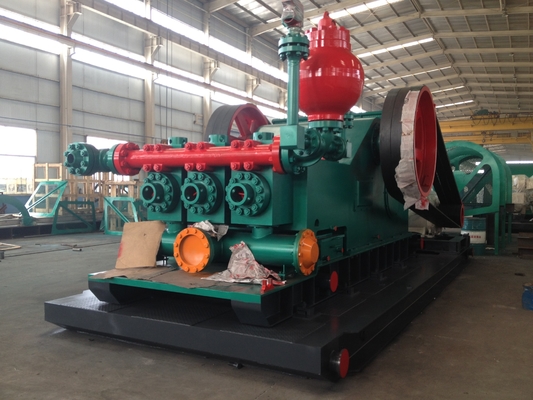

پمپ گل حفاری برای RS F-2200 اسب قدرت 2200 API 7K
پارامتر خاص
| مدل پمپ |
RS-F2200 |
| قدرت ورودی نامی |
1640kW ((2200HP) |
| سکته مغزی |
۱۰۵ دقیقه تا ۱۰۵SPM |
| طول ضربه |
356mm ((14 ") |
| نسبت دنده |
3.512:1 |
| حداکثر فشار کاری |
|
| دریچه |
API#8 |
| حداکثر قطر سیلندر |
9" |
| حداکثر فشار سیلندر |
|
| قطر لوله مکش |
305mm (((12 ") |
| قطر لوله تخلیه |
5 1/8" فلنج ((10000psi) |
| قطر پینیون |
254mm ((10 ") |
| کلید |
63.5×44.45mm ((2-1/2"×1-3/4") |
| ابعاد ((ملی متر) |
|
| وزن ماشین اصلی |
38460 کیلوگرم |
| جدول رابطه بین تخلیه و فشار پمپ گل RS-F2200 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| قطر سیلندر |
|
در |
9 |
8 5/8 |
8 1/4 |
7 7/8 |
هفت و نیم |
7 |
6 3/4 |
6 1/2 |
6 |
پنج و نیم |
| فشار تخلیه |
Mpa |
19 |
20.8 |
22.8 |
25.1 |
27.9 |
31 |
34.5 |
34.5 |
34.5 |
34.5 |
| پسی |
2760 |
3015 |
3310 |
3645 |
4040 |
4505 |
5000 |
5000 |
5000 |
5000 |
| سکته مغزی |
قدرت ورودی |
|
ظرفیت تخلیه ((L/s) |
| min-1 |
KW |
قدرت اسب |
| 105 |
1640 |
2200 |
77.65 |
71.05 |
64.73 |
58.72 |
52.99 |
47.56 |
42.42 |
37.58 |
33.03 |
28.77 |
| 90 |
1406 |
1886 |
66.56 |
60.9 |
55.49 |
50.33 |
45.42 |
40.77 |
36.36 |
32.21 |
28.31 |
24.66 |
| 80 |
1250 |
1676 |
59.16 |
54.13 |
49.32 |
44.74 |
40.37 |
36.24 |
32.32 |
28.63 |
25.16 |
21.92 |
| 70 |
1094 |
1467 |
51.76 |
48.36 |
43.16 |
39.14 |
35.33 |
31.71 |
28.28 |
25.05 |
22.02 |
19.18 |
| 60 |
937 |
1257 |
44.37 |
40.6 |
36.99 |
33.55 |
30.28 |
27.18 |
24.24 |
21.47 |
18.87 |
16.44 |
| 50 |
781 |
1048 |
36.97 |
33.83 |
30.83 |
27.96 |
25.23 |
22.65 |
20.2 |
17.89 |
15.73 |
13.7 |
| 1 |
|
|
0.7395 |
0.6766 |
0.6165 |
0.5592 |
0.5047 |
0.453 |
0.404 |
0.3579 |
0.3146 |
0.274 |
| (کارایی مکانیکی 90٪، ضریب پر بودن α=100٪ و کارایی حجمی 100٪) |
|
|
|
|
برند عرضه
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA:HHF-500،HHF-1000,HHF-1300،HHF-1600،HHF-1600HL،HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C، 3NB-1000, 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه نفت:A-350-PT، A-650-PT،A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
واترفورد: MP-5، MP-8، MP-10، MP-13، MP-16
NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000,FD-1600
گاردنر دنور:PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
