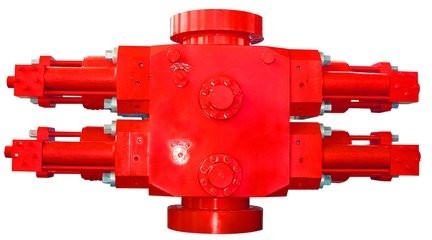

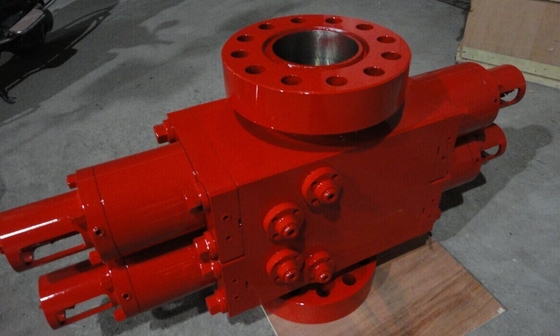

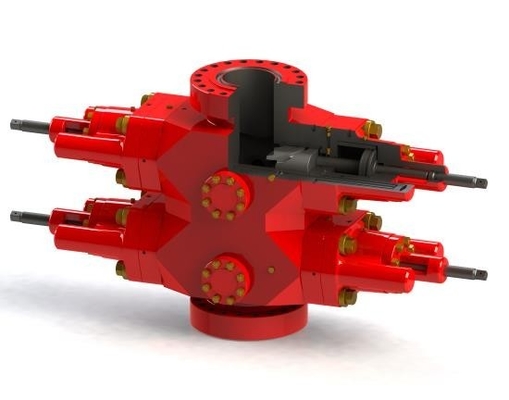

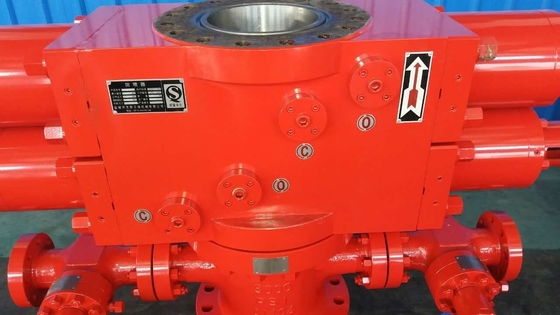

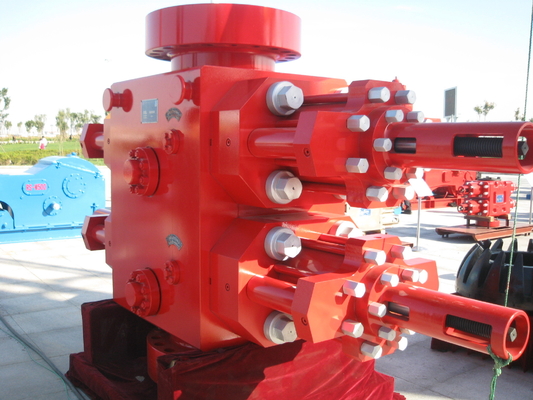

اندازه حفاری 7-1/16" تجهیزات پیشگیری از انفجار حفاری میدان نفتی نوع دوگانه رام BOP

اندازه حفاری 7 1/16 " تجهیزات پیشگیری از انفجار حفاری میدان نفتی دو نوع رام BOP

I. تجهیزات جلوگیری از انفجار مدل محصول: 2FZ18-35

II.تجهیزات پیشگیری از انفجار کاربرد اصلی
مانع انفجار هیدرولیک دو رام برای کنترل موثر انفجار در طول آزمایش روغن (گاز) طراحی شده است. همچنین برای کار و اندازه گیری داده ها در سر چاه با فشار پایین استفاده می شود.مانع انفجار هائیدرولیک دو رام می تواند به تنهایی یا در ترکیب با یک مانع انفجار یک رام استفاده شودهمچنین می توان آن را در کنار یک پیشگیری از انفجار حلقه ای استفاده کرد.
اصول کار تجهیزات پیشگیری از انفجار
1اصول عمل سوئیچ
هنگامی که روغن با فشار بالا از سیستم کنترل هیدرولیک وارد اتاق بسته شدن سیلندر های هیدرولیک چپ و راست می شود،پیستون فشار داده می شود تا عمود رام و مجمع رام را به سمت مرکز سر چاه حرکت دهد به ترتیب در امتداد مسیرهای تعریف شده توسط اتاق رام برای مهر چاههنگامی که روغن با فشار بالا وارد اتاق باز شدن سیلندر های هیدرولیک چپ و راست می شود،پیستون فشار داده می شود برای رانندگی در شیفت رام و مجمع رام به حرکت دور از مرکز سر چاه به باز کردن سر چاهسوئیچ دروازه اقدامات باز و بسته شدن مانع انفجار را توسط شیر عقب سیستم کنترل هیدرولیک کنترل می کند.
2اصول مهر و موم:
مانع انفجار رام باید چهار مهر داشته باشد تا سر چاه را به طور موثر مهر کند، یعنی: مهر بالای ram و مهر پوسته. مهر جلو دروازه، مهر بین لوله و مهر جلو.مهر و موم بین محفظه و درب جانبی. مهر و موم بین گوله دروازه و درب جانبی
فرآیند مهر و موم دروازه به دو مرحله تقسیم می شود: اول، تحت اثر روغن هیدرولیک،گره دروازه فشار می دهد هسته لاستیکی مهر و موم جلو دروازه را به فشرده سازی و تغییر شکل بخش جلو مهر و موم، و در نهایت بخش فشرده سازی فشرده سازی بین هسته لاستیکی مهر و موم و پوسته. این یک مهر و موم اولیه ایجاد می کند. دوم، زمانی که فشار در سر چاه وجود دارد،فشار چاه فشار مهر جلو از رام از پشت رام به فشار بیشتر و تغییر شکل می دهددر عین حال، فشار چاه، قوچ را از پایین فشار می دهد تا نزدیک به سطح بالایی مهر و موم پوسته شناور شود، بنابراین یک مهر قابل اعتماد تشکیل می دهد، که یک چاه نامیده می شود.فشار به اثر مهر و موم کمک می کند.
وظایف خاص عبارتند از:
1. هنگامی که یک لوله در چاه وجود دارد، می تواند فضای حلقه ای بین محفظه و لوله را ببندد.که می تواند فضای حلقه ای را ببنددلوله ها با مشخصات فوق نیز با دروازه های کابل در دسترس هستند. (شخصیات خاص با توجه به الزامات مشتری پیکربندی می شود)
2وقتی که ابزار حفاری در چاه وجود ندارد، چاه را می توان با یک دروازه مهر و موم کامل مهر و موم کرد.
3برای کنترل موثر فشار تشکیل، می توان آن را در ارتباط با مجموعه آزمایش روغن (گاز) برای دستیابی به عملیات تعادل فشار استفاده کرد.
4عملیات های ویژه مانند کشتن چاه و تمیز کردن چاه می تواند در حالی که سر چاه بسته است انجام شود.
IV. پارامترهای فنی اصلی BOP
نام: هيدرولیک دو بار رام جلوگيري از انفجار
مدل: 2FZ18-35
فشار کار نامی: 35Mpa
قطر اسمی: 180mm (7 1/16)
فشار آزمون مقاومت: 52.5 MPa
مشخصات رام: حفره بالا مجهز به 2 7/8، حفره پایین مجهز به دروازه کاملا بسته شده است
** اتصال پایین: 350 فلنج
اتصال پایین: 350 فلنج
