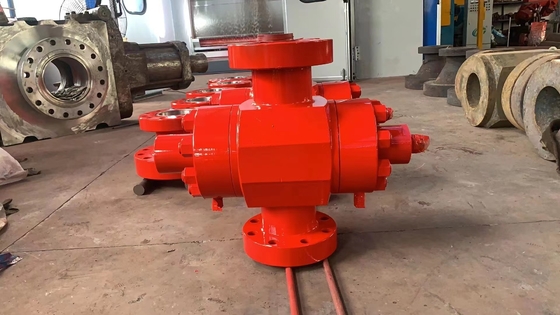

دریچه درب دستی دریچه مسطح 4 1/16 اینچ فشار 10000PSI API PSL3 مواد بدن فولاد کربن
1هدف اصلی و کاربرد
دریچه دریچه صفحه برای عبور / توقف لوله کنترل و سایر رسانه ها استفاده می شود که فشار کار نامی 70 MPa است، سوراخ کامل نیاز به 103mm، محدوده دمای کار -29 °C ~ + 121 °C است،و چه رسانه هایی شامل نفت هستند، گاز طبیعی و مواد دیگر در محیط ترش و محیط غیر ترش
2مشخصات تکنولوژی
a. استاندارد اجرای محصول: API SPEC 6A مشخصات سر چاه و X-mas assy.
ب. فشار کار نامی: 70MPa (10000PSI)
ج. سوراخ نامی: 103mm (4 1/16 اینچ)
د. فشار روغن کنترل هیدرولیک: 10.5 MPa
سطح دمای نامی: LU
f. سطح مواد: DD
g. سطح مشخصات محصول: PSL 3
h. سطح الزامات عملکرد: PR1
3ویژگی ساختاری

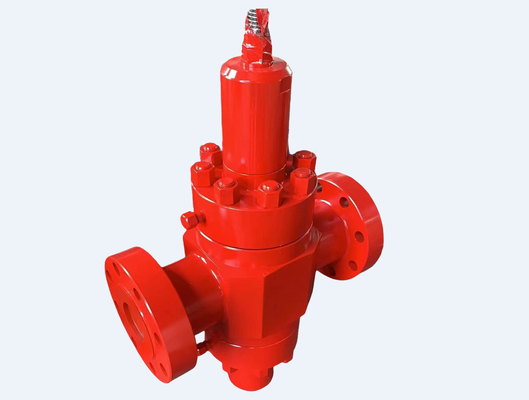

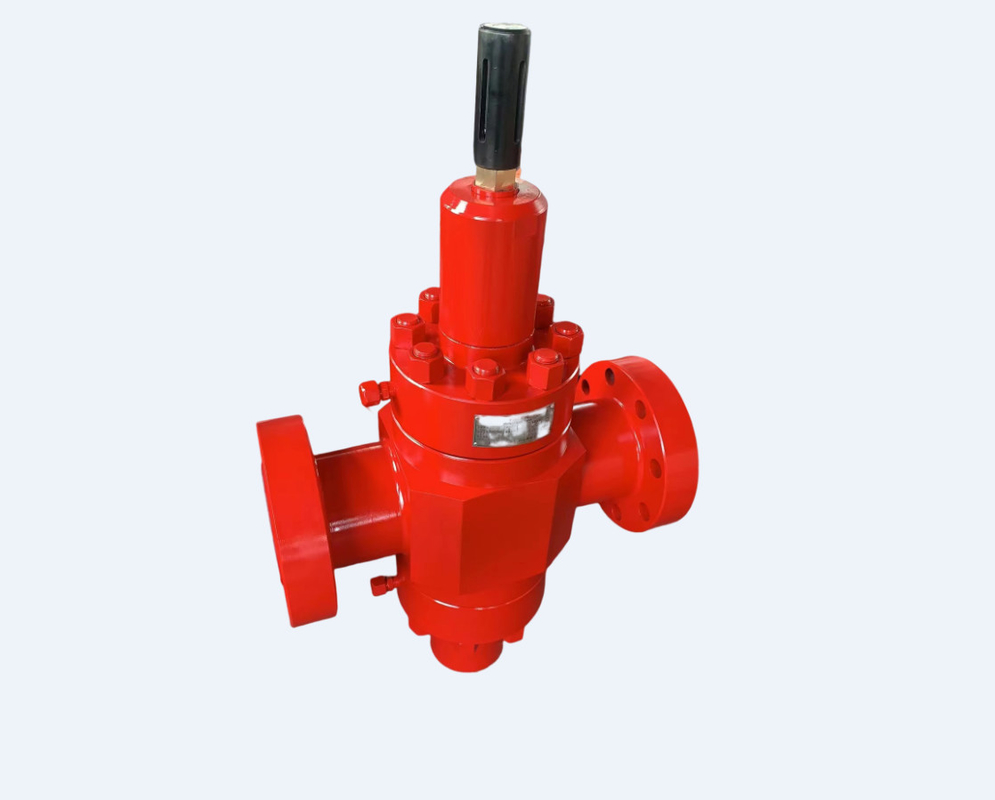

3.1 دریچه است که از دریچه دریچه ای که از بدن دریچه، صندلی دریچه، بهار موج، دیسک دریچه، دریچه دریچه، هپ دریچه، مغز دریچه، مهر بسته بندی و غیره تشکیل شده است. ((به نقشه پیوسته مراجعه کنید)
3.2تمام قطعات (سطح مرطوب) شیر از فولاد آلیاژ یا فولاد ضد زنگ ساخته شده است که می تواند نیازهای وضعیت طراحی شده توسط مشخصات فنی را برآورده کند.
3.3 صندلی دریچه یک ساختار سیل شناور است، که باعث می شود صندلی دریچه به طور محکم با صفحه دریچه متصل شود، در حفره دریچه با بهترین مهر و موم پر از روغن مهر و موم است.سطح مهر و موم صفحه شیر و صندلی شیر با کاربید پایه نیکل جوشیده شده با سختی پوست 45 ~ 62HRC درمان می شود، که دارای سختی بالایی ضد خارش و ضد چروک هستند تا عمر کار شیر را افزایش دهند.
3.4 پرکننده بسته بندی دارای ساختار نوع "بوش" است که می تواند مهر و موم موثر را در فشار اسمی و فشار بالا حفظ کند

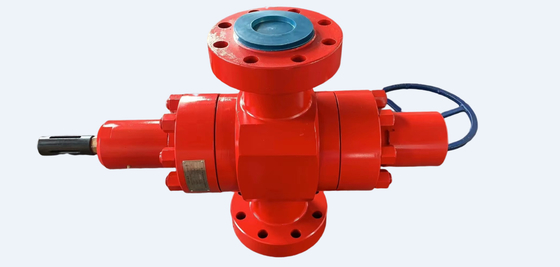

3.5. پس از شیر متصل به لوله کنترل هیدرولیک،موقعیت سیلندر روغن به حرکت بالا و پایین با تماس با فشار مایع فشار داده می شود بنابراین دریچه ساقه حرکت همگام با صفحه دریچه، دریچه می تواند باز یا بسته شود. هنگامی که موقعیت به سمت بالا حرکت می کند، ساقه شاخص با آن حرکت می کند، دریچه برای باز شدن اجرا می شود، در غیر این صورت دریچه برای بسته شدن اجرا می شود.
4. انبار، حمل و نقل و نگهداری .
4.1شیر را باید در یک اتاق خشک و هواپیمایی نگهداری کرد و سوراخ را ببندید تا شیر بسته شود.
4.2. به عنوان ذخیره سازی، پایان متصل باید روغن رنگ برای ضد زنگ و ضد آلودگی.
4.3. قبل از تحویل، در حفره دریچه پر از روغن مهر و موم با فشار بالا است. پس از استفاده، تا چندین بار باز کردن/بستن یا کمی نشت در سطح مهر و موم،روغن مهر و موم باید به حفره دریچه با تزریق دریچه مهر و موم یا هپ دریچه تزریق شود.در صورت لزوم، مغز های شیر تزریق روغن مهر را جدا کنید و اسلحه تزریق روغن مهر با فشار بالا را برای تزریق روغن مهر به حفره شیر متصل کنید، سپس مغز را پیچ کنید.
4.4 این شیر برای باز کردن یا بستن جریان میانی استفاده می شود. در طول استفاده، شیر باید در حالت " کاملا باز " یا " کاملا بسته " باشد و استفاده از آن برای تنظیم جریان ممنوع است.در غیر این صورت به ویژگی های مهر و موم و عمر کار کردن شیرها تأثیر می گذارد..
5آزمایش فشار و نصب
5.1. قبل از تحویل شیر103آزمایش های فشار هیدرولیکی.5 MPa دو بار انجام شده بود.
a..رویه فشار آزمایش: هر دو سر سه بار به طور جداگانه آزمایش می شوند، زمان فشار ایستاده در اولین بار کمتر از 3 دقیقه نیست.زمان فشار ایستاده کمتر از 15 دقیقه در دومین و سومین بار نیستدر طول فشار ایستاده نباید هیچ نشت یا کششی وجود داشته باشد.
5.3 به عنوان دریچه اتصال با خط لوله، BX155 حلقه بسته بندی مهر و موم ممکن است در انتهای دریچه تنظیم شود، و اتصال یک جفت فلنج با بولت ها و مغز، که باید پیچ باشد،و دو قطعه از لوله هیدرولیکی 1 "از میز کنترل هیدرولیک به طور ایمن با سوراخ بالا و سوراخ پایین در سمت هیدرو سیلندر متصل خواهد شد، تا دریچه بتواند باز و بسته شود.
6. تعمیر
6.1. وجود دارد یک نشت کمی بین یک جفت از مهر و موم دیسک و صندلی دریچه، زمانی که روغن مهر و موم در حفره دریچه توسط مهر و موم روغن تزریق دریچه تزریق تزریق تزریق خواهد شد، اگر شکست،سطح مهر و موم ممکن است خراش یا فرسایش داشته باشدبازسازی تحت صورت و پایان زمین انجام خواهد شد.
6.2به عنوان نشت ظاهر می شود در دریچه دریچه یا بسته بندی پرکننده از دریچه تعادل، پرکننده نیاز به تعویض.
