تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore

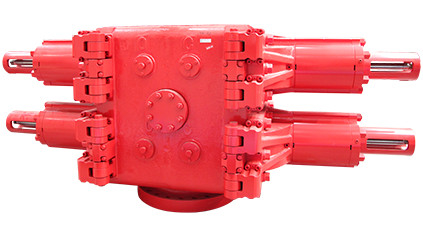

تصویر بزرگ : تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore

جزئیات محصول:

محل منبع:	چین
نام تجاری:	SHENKAI
گواهی:	API
شماره مدل:	13 5/8 اینچ - 15000psi

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T، Western Union
قابلیت ارائه:	5 ست در ماه

مخاطب

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore

شرح

نام محصول:

S-Type Ram BOP

اندازه:

13-5/8"

فشار:

15000psi

درخواست:

حفاری نفتی

برجسته کردن:

body{background-color:#FFFFFF} 非法阻断246 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; }

Oil Drilling BOP Blow Out Preventer

BOP Oil Rig Blowout Preventer

تجهیزات جلوگیری از انفجار S-Type Ram BOP Bore 13 5/8 اینچ 15000psi

ویژگی ساختاری
● اجزای تحت فشار از فولاد آلیاژی برتر با استحکام خوب و چقرمگی ضربه استفاده می کنند.
● آب بندی درب فشار قوی BOP از آب بندی ترکیبی استفاده می کند که از فشار چاه آب بندی بهتری دارد.
● از دروازه شناور یا یکپارچه استفاده کنید، می تواند با خیال راحت آب بندی شود و به راحتی تغییر کند.
● از گذرگاه روغن از نوع دفن استفاده کنید، لولای بلبرینگ از لولای هیدرولیک جدا می شود.
● ساختار لولا ساده است، به راحتی جدا می شود و سوار می شود.
● از پوسته قوس دار بزرگ در دو طرف محفظه استفاده کنید، و با نوع قوس به اطراف انتقال دهید تا فشار اوج پوسته تحت فشار کاهش یابد.
● با ساختار فشرده، کوچکتر از محصولات مشابه خارجی.
● پوسته داخلی BOP مقاوم در برابر دمای پایین می تواند خط لوله را پردازش کند تا جریان بخار در داخل BOP جریان یابد و گرما را تابش کند.

مونتاژ رام
● رام لوله

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore 0 1. مهر و موم بالا 2. مهر و موم جلو 3. بدنه رام
مجموعه Ram از نوع HF

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore 1 1. بدنه رام 2. پیچ 3. رم پیچ 4. رام لاستیک
5. نگهدارنده گیره
مجموعه Ram از نوع S

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore 2

1. لاستیک مهر و موم بالا 2. لاستیک آب بند جلو 3. بدنه رام

4. نگهدارنده گیره 5. پیچ رم

مجموعه رم نوع H

رام برشی
قوچ برشی می تواند لوله چاه را برش دهد، سر چاه را کورکورانه ببندد و همچنین در مواقعی که لوله در چاه وجود ندارد به عنوان قوچ کور استفاده می شود.نصب رم برشی همانند رام اصلی است.
● در حالت عادی به عنوان قوچ کور استفاده می شود، در مواقع اضطراری به عنوان قوچ برشی استفاده می شود.
● دمپر برشی را می توان بارها و بارها لوله را برش داد و به تیغه آسیب نرساند، تیغه فرسوده می تواند پس از تعمیر مجدداً استفاده شود.Shenkai قوچ برشی را با عمر برشی در بیش از پنج بار تولید می کند، مجاز به جایگزینی لاستیک آب بندی است.
● تیغه قوچ معمولی با بدنه قوچ یکپارچه شده است.
● تیغه قوچ مقاوم در برابر سولفور بالا با بدنه قوچ جدا می شود که به راحتی می توان تیغه را پس از آسیب دیدن تیغه عوض کرد و باعث می شود بدن قوچ قادر به استفاده مکرر باشد.
● سطح آب بندی تماس بین مهر و موم بالایی قوچ برشی و تیغه بزرگ است که به طور موثر فشار روی سطح آب بندی لاستیکی را کاهش می دهد و عمر آن را افزایش می دهد.

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore 3

1. بدنه قوچ برشی پایین 2. لاستیک آب بند بالا 3. لاستیک مهر و موم سمت راست 4. مهر و موم تیغه لاستیک آب بند چپ 3. بدنه قوچ برشی بالا

4. لاستیک مهر و موم بالا 5. لاستیک مهر و موم سمت چپ 6. بدنه قوچ برشی بالا

ساختار مونتاژ رام برشی از نوع S Ram BOP

Ram متغیر
از رم متغیر می توان برای آب بندی قطرهای مختلف رشته لوله استفاده کرد.رم متغیر از رم متغیر، مهر و موم بالا، مهر و موم جلو متغیر تشکیل شده است.نصب رم متغیر در BOP همانند رام معمولی است، نیازی به تغییر هیچ بخشی از BOP نیست.

تجهیزات بازدارنده فوران حفاری نفت S نوع Ram BOP Bore 4

1. لاستیک رام متغیر 2. بدنه رام 3. لاستیک تاپ سیل
ساختار مونتاژ رم متغیر از نوع S Ram BOP

مشخصات و مدل S Ram BOP

فشار عملیاتی (psi)	سوراخ (در)
فشار عملیاتی (psi)	180-7 1/16	230-9	280-11	350-13 5/8	430-16 3/4	480-18 3/4	530-20 3/4	540-21 1/4	680-26 3/4
140-20000
105-15000	اس	اس	اس	اس
70-10000	اس	اس	اس	اس		اس
35-5000	اس	اس	اس	اس	اس	اس		اس
21-3000	اس	اس	اس	اس	اس		اس		اس
14-2000								اس

توجه: مشخصات و مدل رام BOP

S نشان دهنده نوع S ram BOP است

مشخصات و مدل		حفره اصلی میلی متر (اینچ)	فشار کاری MPa (psi)	مقدار روغن برای باز کردن (تک سیلندر)	مقدار روغن برای بسته شدن (تک سیلندر)	نوع رام	اندازه رام (که در)	ابعاد میلی متر				وزن (کیلوگرم		کد BOP توصیه شده
								طول	عرض	ارتفاع		تنها	دو برابر
								طول	عرض	تنها	دو برابر	تنها	دو برابر
سری 180 (71/16 اینچ).	(2)FZ18-21	179.4 (71/16)	21-3000	1.6	2	اچ	حداکثر5 9/16	1420	645	568	854	855	1540	(2)S04.00
	(2)FZ18-35	179.4 (71/16)	35-5000	1.6	2	اچ	حداکثر5 9/16	1420	645	624	910	895	1580	(2)S48.00
	(2)FZ18-70	179.4 (71/16)	70-10000	2.2	2.5	اچ	حداکثر5 9/16	1720	640	897	1262	1660	3020	(2)S62.00
	(2)FZ18-105	179.4 (71/16)	105-15000	7.4	8	اچ	حداکثر 5 1/2	1988	820	922	1372	3175	5885	(2)S29.00A
سری 230 (9 اینچی).	(2)FZ23-21	228.6-9	21-3000	1.3	1.5	HF	حداکثر 7	1526	565	580	866	705	1250	(2)S79.00
	(2)FZ23-35	228.6-9	35-5000	4.7	5.3	HF	حداکثر 7	2036	720	805	1190	1830	3415	(2)S23.00
	(2)FZ23-70	228.6-9	70-10000	7	8	اچ	حداکثر 7	2324	850	1038	1518	3635	6835	(2)S01.00
	(2)FZ23-105	228.6-9	105-15000	10.2	10.9	HF	حداکثر 7	2170	920	1140	1640	4150	7500	(2)S93.00
سری 280 (11 اینچی).	(2)FZ28-21	279.4-11	21-3000	2.7	3.2	اس	حداکثر 8 5/8	1846	675	740	1100	1400	2550	(2)S77.00
	(2)FZ28-35	279.4-11	35-5000	5.4	6.2	اس	حداکثر 8 5/8	2265	785	895	1325	2475	4550	(2)S45.00
	(2)FZ28-70	279.4-11	70-10000	7	8	اچ	حداکثر 8 5/8	2324	850	1102	1582	3770	6850	(2) S16.00
	(2)FZ28-105	279.4-11	105-15000	14.6	16.7	اچ	حداکثر 8 5/8	2650	1050	1244	1784	6303	11028	(2)S67.00
سری 346 (135/8 اینچ).	(2)FZ35-21	346.1 (135/8)	21-3000	7.8	8.9	اس	حداکثر 10 3/4	2414	760	774	1164	2705	5115	(2)S78.00
	(2)FZ35-35	346.1 (135/8)	35-5000	7.9	9.3	اس	حداکثر 10 3/4	2415	847	930	1370	3010	5480	(2)S103.00
	(2)FZ35-70	346.1 (135/8)	70-10000	18	20.7	HF	حداکثر 10 3/4	2786	1085	1276	1782	6120	11135	(2)S104.00
	(2)FZ35-105	346.1 (135/8)	105-15000	17.4	20	اچ	حداکثر 10 3/4	3074	1140	1420	1985	8945	16070	(2)S115.00
425 (163/4 اینچ)	(2)FZ43-35	425.5 (163/4)	35-5000	10.3	11.6	HF	حداکثر 10 3/4	2923	1190	1090	1570	5300	9860	(2)S95.00
سری 476 (183/4 اینچ).	(2)FZ48-35	476.3 (183/4)	35-5000	24.5	27.9	HF	حداکثر 16	3430	1440	1504	2072	9758	12286	(2)S116.00
سری 476 (183/4 اینچ).	(2)FZ48-70	476.3 (183/4)	70-10000	24.5	27.9	HF	حداکثر 16	3430	1440	1618	2186	10312	20624	(2)S102.00
527 (203/4 اینچ)	(2)FZ53-21	527.1 (203/4)	21-3000	12.2	13.6	HF	حداکثر 16	3424	1165	1065	1650	6130	13355	(2)S83.00
سری 540 (211/4 اینچ).	(2)FZ54-14	539.8 (211/4)	14-2000	12.1	13.8	HF	حداکثر 16	3300	1130	940	1480	5560	10200	(2)S33.00
سری 540 (211/4 اینچ).	(2)FZ54-35	539.8 (211/4)	35-5000	26	29.6	HF	حداکثر 16	3590	1445	1320	1950	9270	17670	(2)S105.00
680 (263/4 اینچ)	(2)FZ68-21	679.5 (263/4)	21-3000	32.6	37	HF	حداکثر 18 5/8	4350	1450	1250	1870	12360	20290	(2)S87.00
یادداشت 1.فشار تست BOP 1.5 برابر فشار استاندارد است
2. فشار عملیاتی از 8.4Mpa تا 10.5Mpa است

مشخصات عملیاتی رام برشی نوع S

نوع BOP	مدل BOP	کد BOP توصیه شده	نوع سیلندر	مشخصات لوله مته
اس	(2) FZ 18-70	(2)S62.00	سیلندر معمولی
	(2) FZ 18-70	(2) S92.00	سیلندر با تقویت کننده پشت سر هم	4 1/2 اینچ 16.6 پوند بر فوت G-105 PSL-3
	(2)FZ28-35	(2)S45.00	سیلندر بزرگ
	(2)FZ28-35	(2)S100.00	سیلندر بزرگ	5 اینچ 19.5 پوند بر فوت G-105 PSL-3
	(2) FZ 28-70	(2) S16.00	سیلندر معمولی
	(2) FZ 28-70	(2)S02.00	سیلندر بزرگ	5 اینچ 19.5 پوند بر فوت G-105 PSL-3
	(2) FZ 35-35	(2)S103.00	سیلندر معمولی
	(2) FZ 35-35	(2)S99.00	سیلندر بزرگ	5 اینچ 19.5 پوند بر فوت G-105 PSL-3
	(2) FZ 35-70	(2)S104.00	سیلندر معمولی	5 اینچ 19.5 پوند بر فوت G-105 PSL-3
		(2)S112.00	سیلندر بزرگ	5 1/2 اینچ 24.7 پوند بر فوت G-105 PSL-3
		(2)S117.00	سیلندر با تقویت کننده پشت سر هم	5 1/2 اینچ 24.7 پوند بر فوت S-135 PSL-3
	(2) FZ 35-105	(2)S115.00	سیلندر معمولی	5 اینچ 19.5 پوند بر فوت G-105 PSL-3
	(2) FZ 35-105	(2)S113.00	سیلندر با تقویت کننده پشت سر هم	5 1/2 اینچ 24.7 پوند بر فوت S-135 PSL-3
	(2) FZ 54-35	(2)S105.00	سیلندر معمولی	5 اینچ 19.5 پوند بر فوت G-105 PSL-3

محدوده Ram متغیر نوع S

نوع BOP	مدل BOP	محدوده Ram متغیر (in)
اس	(2) FZ 18-70	2 3/8 "-3 1/2"
	(2)FZ28-35	2 3/8 "-3 1/2"		3 1/2 "-5"
	(2) FZ 28-70	2 3/8 "-3 1/2"		3 1/2 "-5"
	(2) FZ 35-35	2 3/8-3 1/2	2 7/8 "-5"	4 1/2-5 1/2	5-7 اینچ
	(2) FZ 35-70	2 3/8-3 1/2	3 1/2-5 اینچ	4 1/2-5 1/2	5-7 اینچ
	(2) FZ 35-105	2 3/8-3 1/2	3 1/2-5 اینچ	4 1/2-5 1/2	5-7 اینچ
	(2) FZ 53-21	4 1/2 "-5 1/2"
	(2) FZ 54-14	4 1/2 "-5 1/2"
	(2) FZ 54-35	4 1/2 "-5 1/2"
