Drilling API 5DP Pipe 2 3/8 اینچ تا 5 1/2 اینچ OCTG E-75 X-95 G-105 S-135

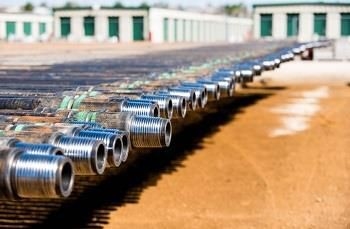

لوله مته API 5DP
لوله حفاری لوله‌ای توخالی و با دیواره ضخیم است که سیال حفاری و گشتاور را از طریق سوراخ چاه به مته در یک دکل حفاری منتقل می‌کند.این برای مقاومت در برابر فشارهای شدید داخلی و خارجی، اعوجاج، خم شدن و ارتعاش ساخته شده است زیرا هم می‌چرخد و هم مجموعه سوراخ پایین (BHA) را بالا می‌برد.لوله مته در هر انتها در قسمتی از لوله که به آن اتصال ابزار گفته می شود رزوه می شود.مطابق با مشخصات استاندارد مانند موسسه نفت آمریکا (API) تولید، نمونه برداری، آزمایش و بازرسی می شود.
انواع
لوله های مته استانداردبخش‌های لوله‌ای بلند لوله هستند که اکثر رشته مته را تشکیل می‌دهند.آنها معمولاً یک بخش لوله لوله ای به طول 31 فوت هستند، اما ممکن است از 18 تا 45 فوت طول داشته باشند.
لوله مته سنگین (HWDP)یک لوله لوله ای است که وزن اضافه می کند یا به عنوان یک قطعه انتقالی در رشته مته عمل می کند.به عنوان یک بخش انتقالی از رشته مته، بین یقه مته و لوله مته استاندارد قرار می گیرد تا خرابی های خستگی کاهش یابد.در کاربردهای دیگر از HWDP به عنوان وزنه اضافی برای وزن کردن رشته مته استفاده می شود.
یقه متهجزء رشته مته هستند که بخشی از BHA را تشکیل می دهند.آنها دیواره ضخیم‌تر، سنگین‌تر و سفت‌تر از لوله‌های مته هستند و در درجه اول برای سنگین کردن مته در حالی که نیروهای ارتعاش و ضربه را کاهش می‌دهند، استفاده می‌شوند.
دریل لوله
گریدهای لوله مته شامل گریدهای استاندارد API (E-75، X-95، G-105، و S-135) و همچنین گریدهای اختصاصی است.
لوله مته درجه API
API SPEC 5DP شرایط تحویل فنی را برای لوله های مته فولادی با انتهای بدنه لوله و اتصالات ابزار جوشی برای استفاده در عملیات حفاری و تولید در صنایع نفت و گاز طبیعی برای سه سطح مشخصات محصول (PSL-1، PSL-) مشخص می کند. 2 و PSL-3).PS-1 الزامات ضخامت دیوار، استحکام ضربه و مقاومت تسلیم را مشخص می کند.سطوح مشخصات PL-2 / PL-3 دارای الزامات اجباری اضافی هستند.
<
| درجه لوله مته API |
حداقل قدرت تسلیم (psi) |
حداقل مقاومت کششی (psi) |
| E-75 |
75000 |
100000 |
| X-95 |
95000 |
105000 |
| G-105 |
105000 |
115000 |
| S-135 |
135000 |
145000 |
درجه Eلوله مته که به عنوان فولاد "ملایم" شناخته می شود، کمترین مقاومت تسلیم را در واحد سطح با مقاومت تسلیم کمتر از 80000 psi نشان می دهد.این می تواند درصد بیشتری از کشش یا "کرنش" را قبل از شکستگی نسبت به لوله های مته با مقاومت بالاتر تحمل کند.همچنین در برابر خوردگی و ترک خوردگی مقاومت بیشتری دارد.درجه E در چاه های با عمق متوسط از 10000 تا 15000 فوت استفاده می شود.
گرید X-95، G-105 و S-135درجه های مقاومت بالا در نظر گرفته می شوند.آنها افزایش قدرت تسلیم را نشان می دهند که برای سرویس دهی چاه های عمیق تر مورد نیاز است.
نمرات اختصاصی
درجه های اختصاصی اغلب از مشخصات تعیین شده توسط API SPEC 5DP فراتر می رود.ویژگی‌های عملکرد بهبود یافته آنها برای سرویس‌های ترش، خدمات حیاتی و سایر الزامات تعریف‌شده توسط کاربر توسعه داده شده‌اند.
سرویس ترشگریدها در برابر خوردگی استرس سولفیدی (SSC) مقاوم هستند.SSC می تواند زمانی رخ دهد که سولفید هیدروژن وجود داشته باشد.ورود هیدروژن همراه با تنش های بالاتر، دماهای پایین، pH پایین و محتوای کلرید بالا، شکل پذیری گریدهای فولادی را کاهش می دهد و آنها را مستعد انتشار ترک و شکست می کند.
خدمات حیاتیدر صورت وجود گاز شیرین یا غلظت بالای دی اکسید کربن، گریدها در برابر خوردگی مقاومت می کنند.آنها یک جایگزین مقرون به صرفه هستند که در کاربردهای تزریق آب استفاده می شود.
سایز بندی
لوله مته طبق مشخصات استاندارد ساخته شده و در اندازه های اسمی عرضه می شود.دو ویژگی مهم ابعادی طول و قطر است.
طول
رشته مته از چند بخش لوله مته تشکیل شده است.اصطلاح "پایه" به دو یا سه بخش لوله حفاری اشاره دارد که برای تکمیل 60 تا 90 فوت حفاری به داخل سوراخ چاه وارد می شود.هر بخش از لوله، که به عنوان "تک" شناخته می شود، توسط API به سه محدوده طول مجزا طبقه بندی می شود.R1، R2، و R3.
محدوده 1 (R1)کوتاه‌ترین طول است، بیشتر برای اندازه‌گیری لوله‌های تولیدی یا پوشش معمولی است و از 18 تا 22 فوت متغیر است.
محدوده 2 (R2)طول استاندارد برای لوله مته در نظر گرفته می شود و از 27 تا 31 فوت متغیر است.
محدوده 3 (R3) در پوشش رایج است و همچنین در کاربردهای حفاری در آب های عمیق مستقر می شود.افزایش طول باعث کاهش تعداد اتصالات ابزار در هر پایه لوله مته می شود.عقب ماندگی این است که بار وارد شده به هر اتصال ابزار باعث افزایش سایش بیشتر و کاهش عمر مورد انتظار لوله مته می شود.محدوده R3 از 38 تا 45 فوت است.
قطر
قطر خارجی (OD) لوله مته در اندازه های اسمی از 2 3/8 اینچ تا 6 5/8 اینچ ارائه می شود.قطر لوله بر اساس قطر گمانه انتخاب می شود.به منظور گردش موثر گل حفاری و به حداقل رساندن تلفات فشار، نسبت قطر بیرونی لوله حفاری به قطر گمانه باید حدود 0.6 باشد.
اتصال ابزار
هر انتهای لوله دارای یک اتصال ابزار است و با اتصال رزوه ای نر به نام "پین" و اتصال رزوه ای مادگی که "جعبه" نامیده می شود، متمایز می شود.آنها از پیش ساخته شده و روی لوله جوش داده می شوند.اتصالات ابزار، اتصالات رزوه ای با استحکام بالا را ایجاد می کنند.آنها با استحکام بالاتری نسبت به فولاد بدنه لوله تحت عملیات حرارتی قرار می گیرند تا از سختی حفاری و چرخه های متعدد سفت شدن و شل شدن رزوه ها جان سالم به در ببرند.اتصالات ابزار بر اساس نوع رزوه و تار مشخص می شود.
ناراحت
به هم ریختگی (تمام انتهای نخ) به دیواره اتصال ابزار در محل اتصال رزوه ای اشاره دارد.لوله مته با ناراحتی داخلی (IU)، ناراحتی خارجی (EU) یا ناراحتی داخلی-خارجی (IEU) ارائه می شود.
IU- در یک آشفتگی داخلی افزایش ضخامت در امتداد دیوارهای داخلی، فلز حذف شده در نخ را با دیواره بیرونی یکنواخت و مستقیم جبران کنید.
اتحادیه اروپا- در یک آشفتگی خارجی، افزایش ضخامت در امتداد قطر خارجی لوله، فلز حذف شده در رزوه کشی با سوراخ مستقیم را جبران می کند.
IEU- در یک آشفتگی داخلی-خارجی ضخامت در امتداد دیواره داخلی و خارجی لوله افزایش می یابد تا فلز حذف شده در نخ زنی جبران شود.
اتصال رشته ای
اتصالات ابزار دارای اتصالات رزوه ای هستند.آنها شامل رشته های استاندارد API و همچنین رشته های اختصاصی هستند.هر نوع اتصال رشته ای با رزوه در هر اینچ (TPI) مشخص می شود و مخروطی است.اتصالات رایج ابزار API عبارتند از: معمولی (REG)، تمام سوراخ (FH) و داخلی فلاش (IF).
امکانات
- لوله مته غیر مغناطیسیبرای جداسازی ابزارهای اندازه گیری هنگام حفاری (MWD) و ورود به سیستم در حین حفاری (LWD) از رشته مته استفاده می شود.این امر تداخل الکترومغناطیسی مرتبط را به حداقل می رساند و دقت بررسی های جهتی را افزایش می دهد.
- سخت بندبه منظور افزایش مقاومت در برابر سایش، روی اتصالات ابزار و پد سایش مرکزی لوله مته تعبیه شده است.
- شیارهای مارپیچدر سطح خارجی لوله مته، چسبندگی دیفرانسیل را کاهش می دهد و ویژگی های جریان گل حفاری را بهبود می بخشد.
استانداردها
API RP 5A5 - این استاندارد بین المللی الزامات را مشخص می کند و توصیه هایی را برای بازرسی میدانی و آزمایش کالاهای لوله ای کشور نفت (OCTG) ارائه می دهد.این استاندارد بین المللی شیوه ها و فناوری هایی را که معمولاً در بازرسی میدانی استفاده می شود را پوشش می دهد.با این حال، برخی از روش ها نیز ممکن است برای بازرسی آسیاب مناسب باشد.
مشخصات لوله مته:
| اندازه OD |
اسمی
وزن |
وزن را محاسبه کنید |
مقطع تحصیلی |
ضخامت |
فرم ضخیم شده (به یادداشت مراجعه کنید) |
| که در. |
میلی متر |
پوند/فوت |
کیلوگرم بر متر |
که در. |
میلی متر |
| 2 3/8 |
60.3 |
6.65 |
6.26 |
9.32 |
E، X، G، S |
0.280 |
7.11 |
اتحادیه اروپا |
| 2 7/8 |
73.0 |
10.4 |
9.72 |
14.48 |
E، X، G، S |
0.362 |
9.19 |
اتحادیه اروپا، IU |
| 3 1/2 |
88.9 |
9.50 |
8.81 |
13.12 |
E |
0.254 |
6.45 |
اتحادیه اروپا، IU |
| 3 1/2 |
88.9 |
ساعت 13.30 |
12.31 |
18.34 |
E، X، G، S |
0.368 |
9.35 |
اتحادیه اروپا، IU |
| 3 1/2 |
88.9 |
15.50 |
14.63 |
21.79 |
E |
0.449 |
11.40 |
اتحادیه اروپا، IU |
| 3 1/2 |
88.9 |
15.50 |
14.63 |
21.79 |
X، G، S |
0.449 |
11.40 |
اتحادیه اروپا، IEU |
| 4 |
101.6 |
ساعت 14.00 |
12.93 |
19.26 |
E، X، G، S |
0.330 |
8.38 |
اتحادیه اروپا، IU |
| 4 1/2 |
114.3 |
13.75 |
12.24 |
18.23 |
E |
0.271 |
6.88 |
اتحادیه اروپا، IU |
| 4 1/2 |
114.3 |
16.60 |
14.98 |
22.31 |
E، X، G، S |
0.337 |
8.56 |
اتحادیه اروپا، IEU |
| 4 1/2 |
114.3 |
20.00 |
18.69 |
27.84 |
E، X، G، S |
0.430 |
10.92 |
اتحادیه اروپا، IEU |
| 5 |
127.0 |
16.25 |
14.87 |
22.15 |
X، G، S |
0.296 |
7.52 |
IU |
| 5 |
127.0 |
19.50 |
17.93 |
26.71 |
E |
0.362 |
9.19 |
IEU |
| 5 |
127.0 |
19.50 |
17.93 |
26.71 |
X، G، S |
0.362 |
9.19 |
اتحادیه اروپا، IEU |
| 5 |
127.0 |
25.60 |
24.03 |
35.79 |
E |
0.500 |
12.70 |
IEU |
| 5 |
127.0 |
25.60 |
24.03 |
35.79 |
X، G، S |
0.500 |
12.70 |
اتحادیه اروپا، IEU |
| 5 1/2 |
139.7 |
21.90 |
19.81 |
29.51 |
E، X، G، S |
0.361 |
9.17 |
IEU |
| 5 1/2 |
139.7 |
24.70 |
22.54 |
33.57 |
E، X، G، S |
0.415 |
10.54 |
IEU |
