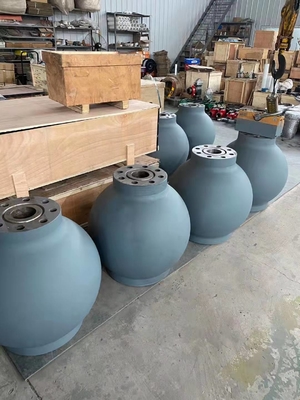

پوسته مونتاژ قطعات پمپ گل برای میراگر پالس برای BOMCO F-1600
F-1300/F-1600
FORUS طیف گسترده ای از میراگرهای پالس کروی حفاری و تولید را در اندازه های حجمی از 1 گالن تا 20 گالن و فشارهای 250 psi تا 7500 psi ارائه می دهد. بدنه میراگر پالس کروی از یک قطعه فولاد فورج شده ساخته شده است که امکان شکست خستگی جوش را از بین می برد.
طراحی کلی کروی باعث کارایی بالا در حجم کم می شود و نیازی به پشتیبانی سازه ای اضافی ندارد. طراحی کروی همچنین انعطاف پذیری بیشتری در لوله کشی نسبت به میراگرهای از نوع اتصال فراهم می کند.
میراگر پالس تخلیه، که به عنوان کیسه هوای تخلیه/اگزوز نیز شناخته می شود، جزء اصلی انتهای تخلیه پمپ گل است. میراگر پالس در خط تخلیه یک انتهای سیال نصب می شود و نقشی را برای اطمینان از فشار خوب و پایدار و جبران فشار ایفا می کند.
فشار کاری میراگر پالس 80٪ فشار کاری پمپ گل است.
1.-- پمپ گل F-500/ F-800 از میراگر پالس KB-45 استفاده می کند.
2.-- پمپ گل F-1000 / F-1300/ F-1600 از میراگر پالس KB-75 استفاده می کند.
* قابل توجه است که هنگام برداشتن میراگر پالس، ابتدا باید فشار آن را تخلیه کنید.

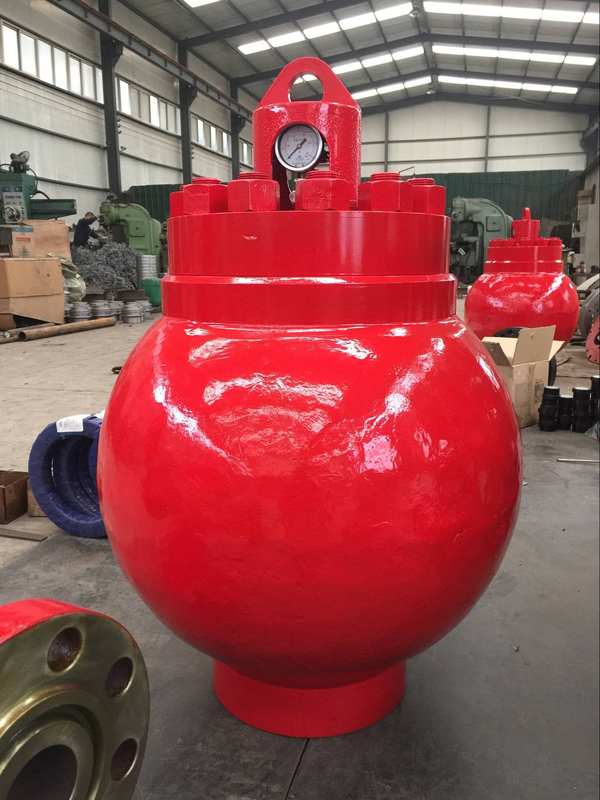

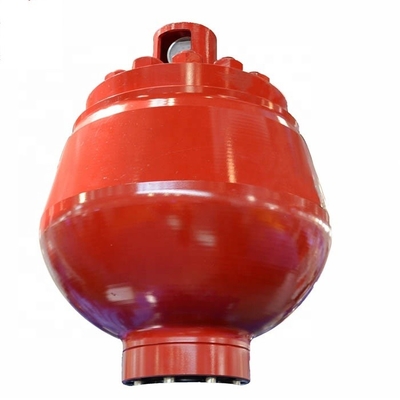

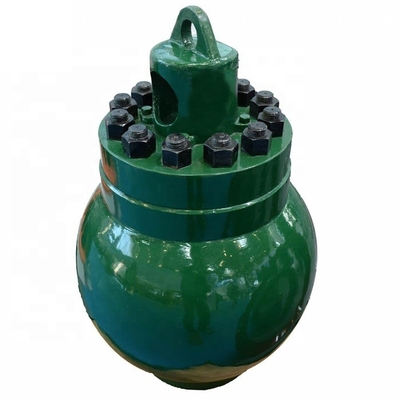

مونتاژ میراگر پالس
ترکیب:
میراگر پالس از پوسته میراگر پالس، کیسه لاستیکی (دیافراگم)، گیج فشار، شیر زاویه ای (شیر شارژ) و درپوش انتهایی (واشر صفحه پایینی) و غیره تشکیل شده است.
ویژگی های میراگر پالس تخلیه پمپ گل:
1.-- میراگر پالس از فولاد آلیاژی مقاوم در برابر دمای پایین 4130 فورج شده است. 2.-- میراگر پالس دارای اندازه داخلی دقیق محفظه با زبری سطح 6.3 است که عمر کیسه را افزایش می دهد.
3.-- دیافراگم های نیتریل (NBR)، نیتریل هیدروژنه (HNBR یا HSN) و اورتان موجود است.4.-- شیر شارژ/شیر زاویه ای و گیج فشار محافظت شده - هیچ نقطه ای برای بلند کردن روی پوشش گرد و غبار وجود ندارد.
5.-- استفاده از میراگر عمر قطعات مصرفی انتهای قدرت و انتهای سیال را افزایش می دهد.
لیست قطعات پمپ گل
مورد
توضیحات محصول
مدل پمپ گل
شماره قطعه
1
| مونتاژ سیلندر هیدرولیک |
F-1300/F-1600 |
AH130102050100 |
2 |
| فلنج سر سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
3 |
| سر سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
4 |
| مونتاژ صفحه پلاگین |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
5 |
| راهنمای میله سوپاپ (پایین) |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
6 |
| پلاگین سر سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
7 |
| صفحه موقعیت یابی |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
8 |
| واشر سر سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
9 |
| حلقه قفل لاینر سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
10 |
| لاینر سیلندر دو فلزی |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
11 |
| مونتاژ گیره |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
12 |
| زانویی NPT3/8-M22X1.5 |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
13 |
| درپوش انتهای سیلندر |
F-1300/F-1600 |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
تامین برند و مدل پمپ گل |
| BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL |
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL |
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600 |
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800 |
ITECO:T-500,T-800,T-1000,T-1600
Oil WELL:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16
NATIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
