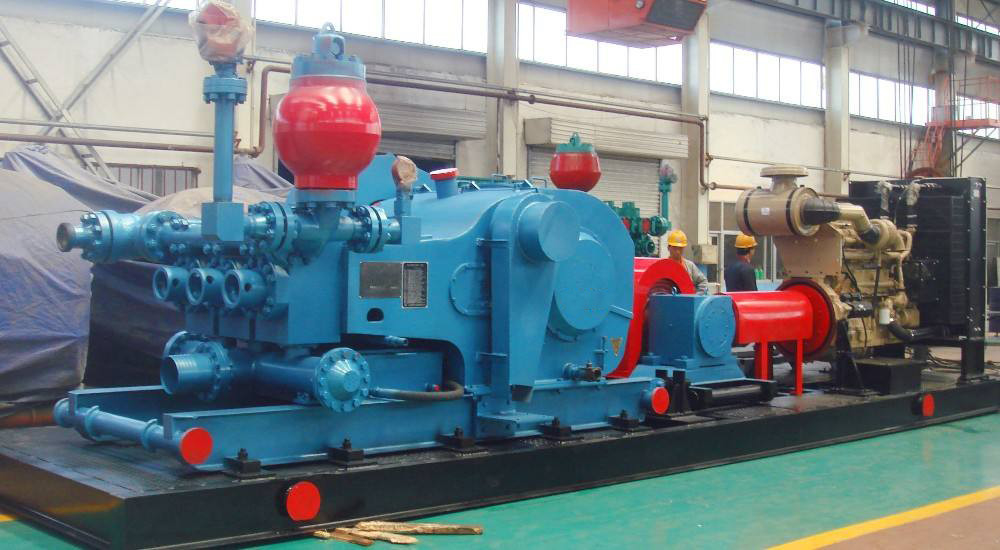

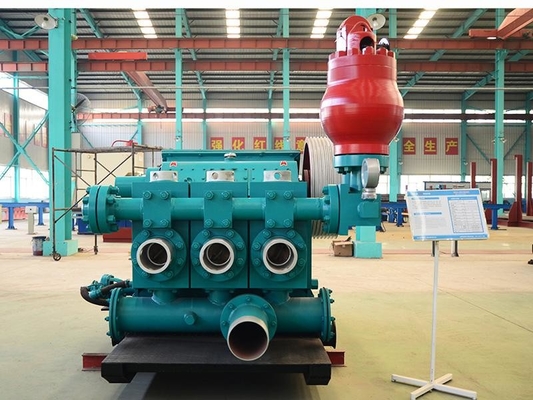

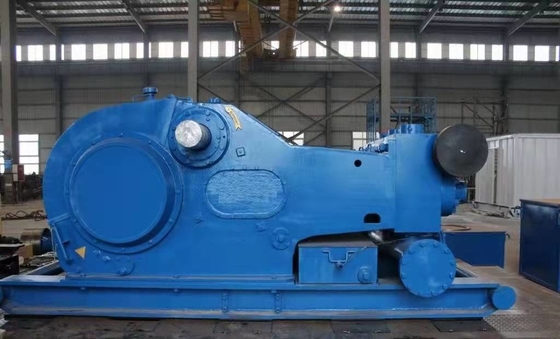

پمپ گل حفاری برای پمپ RS F-1000 Horsepower 1000 API 7K Standard
عملکرد پمپ گل
در حفاری چاه های نفت و گاز طبیعی، برای پمپاژ گل سیال حفاری به منظور گردش و جاری شدن آن برای ضربه استفاده می شود.با توجه به اهمیت آن
کار، با قلب دکل حفاری مقایسه می شود.
گردش گل یک عملیات کلیدی در فرآیند حفاری چرخشی است و وظایف اصلی آن به شرح زیر است:
1. قلمه ها را از کف چاه بردارید و از طریق فضای حلقوی به سطح ببرید.
2. روی دیواره چاه کیک گلی درست کنید تا از ریزش دیواره چاه جلوگیری کنید.
3. تعادل یا کنترل فشار لایه های نفت، گاز و آب در بخش چاه حفاری شده برای جلوگیری از فوران.
4. موقعیت های پیچیده را به راحتی مدیریت کنید.در صورت مواجه شدن با کف ترک، مواد مسدود کننده پمپ می شود و هنگامی که مته گیر می کند،
نفت خام و گازوئیل پمپ می شوند تا گیر کرده رها شوند.
5. مته را خنک کرده و رشته مته چرخان را روغن کاری کنید.
پارامتر فنی پمپ گل RS-F1000
| مدل پمپ |
RS-F1000 |
| توان ورودی نامی |
735 کیلووات (1000 اسب بخار) |
| سکته |
140 دقیقه-1 (140SPM) |
| طول سکته مغزی |
254 میلی متر (10 اینچ) |
| نسبت دنده |
4.207:1 |
| حداکثر فشار کاری |
34.5 مگا پاسکال |
| شیر فلکه |
API#6 |
| حداکثر قطر سیلندر |
6 3/4 اینچ |
| حداکثر فشار سیلندر |
16.4 مگا پاسکال |
| قطر لوله مکش |
305 میلی متر (12 اینچ) |
| قطر لوله تخلیه |
فلنج 5 1/8 اینچی (5000psi) |
| قطر پینیون |
196.9 میلی متر (7 3/4 اینچ) |
| کلید |
50.8×50.8 (2"×2") |
| ابعاد (میلی متر) |
4267×2350×1862 |
| وزن دستگاه اصلی |
186442 کیلوگرم |
| جدول رابطه بین دبی و فشار پمپ گل RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| قطر سیلندر |
|
که در |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| فشار تخلیه |
Mpa |
16.4 |
17.6 |
19.1 |
20.7 |
24.6 |
29.8 |
34.5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| سکته |
ورودی برق |
|
ظرفیت تخلیه (L/s) |
| دقیقه-1 |
KW |
اسب بخار |
| 140 |
735 |
1000 |
41 |
38 |
35.2 |
32.4 |
27.2 |
22.5 |
18.2 |
| 130 |
683 |
929 |
38.07 |
35.28 |
32.68 |
30.1 |
25.26 |
20.89 |
16.9 |
| 120 |
630 |
857 |
35.14 |
32.57 |
27.86 |
27.77 |
23.3 |
19.28 |
15.6 |
| 110 |
578 |
786 |
32.21 |
29.85 |
27.66 |
25.46 |
21.37 |
17.68 |
14.3 |
| 100 |
525 |
714 |
29.28 |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0.293 |
0.271 |
0.251 |
0.231 |
0.194 |
0.161 |
0.13 |
| (بازده مکانیکی 90٪، ضریب پری α=100٪، و راندمان حجمی 100٪) |
|
نام تجاری عرضه
BOMCO: F-500، F-800، F-1000، F-1300، F-1600، F-1600HL، F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS: 3NB-1300C، 3NB-1000، 3NB-1000C، 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
چاه روغن: A-350-PT، A-650-PT، A-850-PT، A-1100-PT، A-1400-PT، A-1700-PT
WEATHERFORD:MP-5، MP-8، MP-10، MP-13، MP-16
ملی: 7-P-50، 8-P-80، 9-P-100، 10-P-130، 12-P-160، 14-P-220، C-250، C-350، K-380، K-500-A، K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
گاردنر دنور:PZ-7، PZ-8، PZ-9، PZ-10، PZ-11
